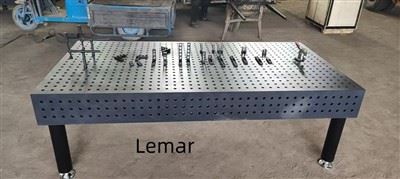

Cum se rezolvă abaterea de poziționare a mesei de sudură 3D

1. Efectuați imediat calibrarea cu precizie

Utilizați o mașină de măsurare a coordonatelor (CMM) sau un laser tracker pentru a verifica planeitatea suprafeței mesei (standard Mai mică sau egală cu 0,08 mm/m²) și precizia de poziție a găurilor de poziționare (denivelare Mai mică sau egală cu ± 0,02 mm).

Compensați zonele în afara-de-toleranță; dacă este necesar, returnați suprafața de referință la fabrică pentru reparație.

După calibrare, verificați consistența poziționării repetabile folosind piese standard pentru a vă asigura că abaterea este restabilită la ±0,1 mm.

2. Inspectați și înlocuiți piesele uzate

Poziționarea găurilor și a știfturilor pentru PC: dacă știfturile PC-ului sunt slăbite sau au o scurgere excesivă, verificați dacă pereții orificiilor au fost uzați și lărgiți din cauza utilizării pe termen lung-. Uzura minoră poate fi înlocuită cu știfturi de PC îngroșate; uzura severă necesită repararea platformei.

T-Fanturi și glisor: verificați deschiderea fantei pentru bavuri, deformare sau resturi. Curățați și tăiați cu o racletă specială pentru a asigura funcționarea lină și neobstrucționată a glisorului.

Suprafețele de referință ale modulului: Dacă suprafețele de îmbinare ale pieselor standard, cum ar fi riglele unghiulare și cutiile pătrate sunt zgâriate sau deformate, acestea trebuie trimise pentru reparație sau înlocuire.

3. Standardizați procedurile de operare pentru a evita daunele cauzate de oameni-.

Nu utilizați ciocane, bare de levier sau alte metode puternice pentru a instala piesele de prelucrat sau dispozitivele de fixare, deoarece acest lucru poate deteriora structura de poziționare.

Strângeți simetric în timpul strângerii pentru a evita forța unilaterală care ar putea cauza o ușoară deformare a suprafeței mesei.

Curăță așchii de metal și zgura de sudură imediat după fiecare utilizare pentru a preveni înglobarea impurităților în fante și a crea un efect de „ridicare”.

4. Depanați erorile sistemului inteligent (aplicabil platformelor integrate de viziune-ghidate).

Dacă este echipat cu un sistem de viziune 3D sau ghidat cu laser-, efectuați calibrarea ochi-la-mână pentru a unifica sistemele de coordonate ale senzorilor și ale brațului robotizat.

Verificați contaminarea lentilelor senzorului și nealinierea a căii optice. Recalibrați și verificați precizia traseului pistolului de sudură.

Asigurați-vă că sistemul de control a fost încărcat cu cei mai recenti parametri de calibrare pentru a evita abaterile dinamice din cauza pierderii parametrilor.

5. Optimizați mediul de operare și managementul sarcinii.

Menține temperatura și umiditatea constante (20±2 grade, umiditate 40–60%) pentru a reduce efectele dilatației și contracției termice.

Evitați supraîncărcarea localizată sau încărcarea concentrată prelungită; asigurați o distribuție uniformă a greutății piesei de prelucrat pentru a preveni depresiunile localizate ale suprafeței mesei.

Țineți departe de echipamente cu-vibrații mari, cum ar fi mașinile de ștanțat și forjat, pentru a preveni slăbirea structurii.
